1. 加工變形的原因

材料本身會有應力，電火花線切割加工打破了材料原有應力的平衡狀態，通過變形來恢復平衡。因?yàn)椴牧系膽?yīng)力是不一樣的，所以電火花線切割加工后材料的變形也會有大有小。這如同一根竹片中間劈開，兩半都彎，大半彎得少，小半彎得多。在電火花線切割加工中，材料難免會有變形，如果變形非常小，在加工要求的精度范圍以內，這種變形幾乎可以忽略不計，但如果變形超出了加工精度要求，會使尺寸出現明顯偏差，影響工件的加工形狀導致報廢。

電火花線切割加工的變形大小與工件的結構有關系。窄長形狀的凹模、凸模易產生變形，其變形的大小與形狀復雜程度、長寬比等有關系；壁厚較薄的工件容易產生變形。

造成變形的原因是多方面的，譬如，材料問題、熱處理問題、結構設計問題、工藝安排問題及線切割時工件的裝夾和切割路徑選擇問題等等。這些多方面的原因?qū)?dǎo)致材料內部應力作用發生變形。

2. 加工變形的預防措施

可以采取一定的措施對電火花線切割加工的變形予以控制，防止變形現象的發生。

（1）安排合理的加工工藝

鋼材料工件的加工路線一般是：下料→鍛造→退火→機械粗加工→淬火與回火→磨加工→電火花線切割加工→鉗工修整。因?yàn)閼?yīng)力是材料內固有的，隨強度和硬度的提高而加大。所以材料在淬火工藝環節，內部殘余應力會顯著地增加，材料會發生較大變形，并達到應力平衡狀態。因?yàn)榇慊鹎皩?duì)加工部位進行了機械切削加工，大量的加工余量和廢料在淬火前就去掉了，淬火后電火花線切割加工去除的是達成應力平衡一小部分材料。這樣因電火花線切割加工造成的變形就會很小。另外要改進熱處理工藝，主要是改進回火工藝以降低工件內應力。

（2）切割前的粗加工或應力釋放切割

上面提到了通過在淬火前要對材料進行機械粗加工，在電火花線切割加工中因?yàn)榍懈钣嗔啃《冃屋^小。如果在淬火前沒有進行機械粗加工，需要在一塊淬硬的材料上進行大面積切割，會使材料內部殘余應力的相對平衡狀態受到破壞，材料會產生很大的變形。我們可以先消除材料的大部分應力，辦法是進行粗加工（粗加工），把大部分的余量先去掉，或者是進行釋放應力的路徑切割。對于大件凹模的電火花線切割加工，可以做兩次主切，先將主切的偏移量加大單邊0.1—0.2㎜進行第一次主切，讓其應力釋放，再用標準偏移量進行第二次主切。對于長的狹窄外形，先在此型孔內部進行釋放應力的路徑切割，再加工型孔外形。

（3）加工穿絲孔

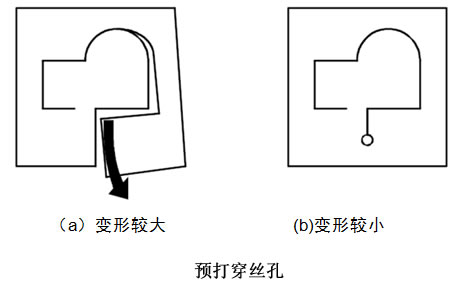

切割凸模時，如果不加工穿絲孔，直接從材料外切入，因材料應力不平衡產生變形，會產生張口變形或閉口變形。可在材料上加工穿絲孔，進行封閉的輪廓加工，可明顯減少電火花線切割加工帶來的變形。

（4）優化加工路徑

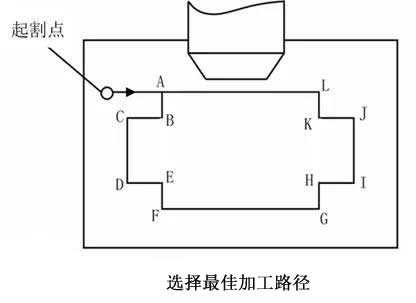

一般情況下，最好將加工起割點安排在靠近夾持端，將工件與其夾持部分分離的切割段安排在加工路徑的末端，將暫停點設在靠近坯件夾持端部位。一些加工中由于加工路徑安排不合理，也是造成電火花線切割加工變形的原因。如圖4所示，比較合理的加工路徑是：A→B→C→D……→A。如果按照順時針方向：A→L→K→J……→A，由于切割開始就將工件與夾持部分切斷，加工到程序的末段時，凸模的切割精度直接受到夾持不可靠因素的影響。

（5）多次切割

有的工件在采取某些措施后，仍有一些變形，為了滿足工件的精度要求，可改變一次切割到尺寸的傳統習慣，采用多次切割的方法。數控高速走絲電火花線切割加工采用多次切割方法，主要是為了達到更佳的表面粗糙度，但采用多次切割方法對減少因應力問題帶來的模具零件變形有很重要的實際意義。

（6）多型孔凹模板加工工藝優化

在線切割加工前，模板已進行了冷加工、熱加工，內部已產生了較大的殘留應力，而殘留應力是一個相對平衡的應力系統，在線切割去除大量廢料時，應力隨著平衡遭到破壞而釋放出來。因此，模板在線切割加工時，隨著原有內應力的作用及火花放電所產生的加工熱應力的影響，將產生不定向、無規則的變形，使后面的切割吃刀量厚薄不均，影響了加工質量和加工精度。

針對此種情況，對精度要求比較高的模板，在多次切割加工中。第1次切割將所有型孔的廢料切掉，取出廢料后，再由機床的自動移位功能，依次完成型孔的修切：a切割第1次，取廢料→b切割第1次，取廢料→c切割第1次，取廢料→……→n切割第1次，取廢料→a修切→b修切→……→n修切，加工完畢。這種切割方式能使每個型孔加工后有足夠的時間釋放內應力，能將各個型孔因加工順序不同而產生的相互影響、微量變形降低到最小程度，較好地保證模板的加工尺寸精度。但是這樣加工穿絲次數多，工作量較大，更適合于帶有自動穿絲機構的數控低速走絲電火花線切割機床。這樣切割完后經測量，形位尺寸基本符合要求。

（7）設置多段暫留量

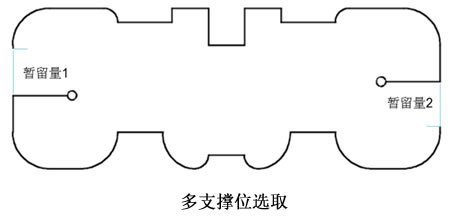

大型、復雜形狀的工件加工情況，應設置兩處或以上的支撐位，設置多個起割點，如下圖所示。編程時以開放形狀的方式加工，編程前先把圖形分解成多段，并分別串接起來，加工時先加工輪廓，最后加工暫留量部分。
