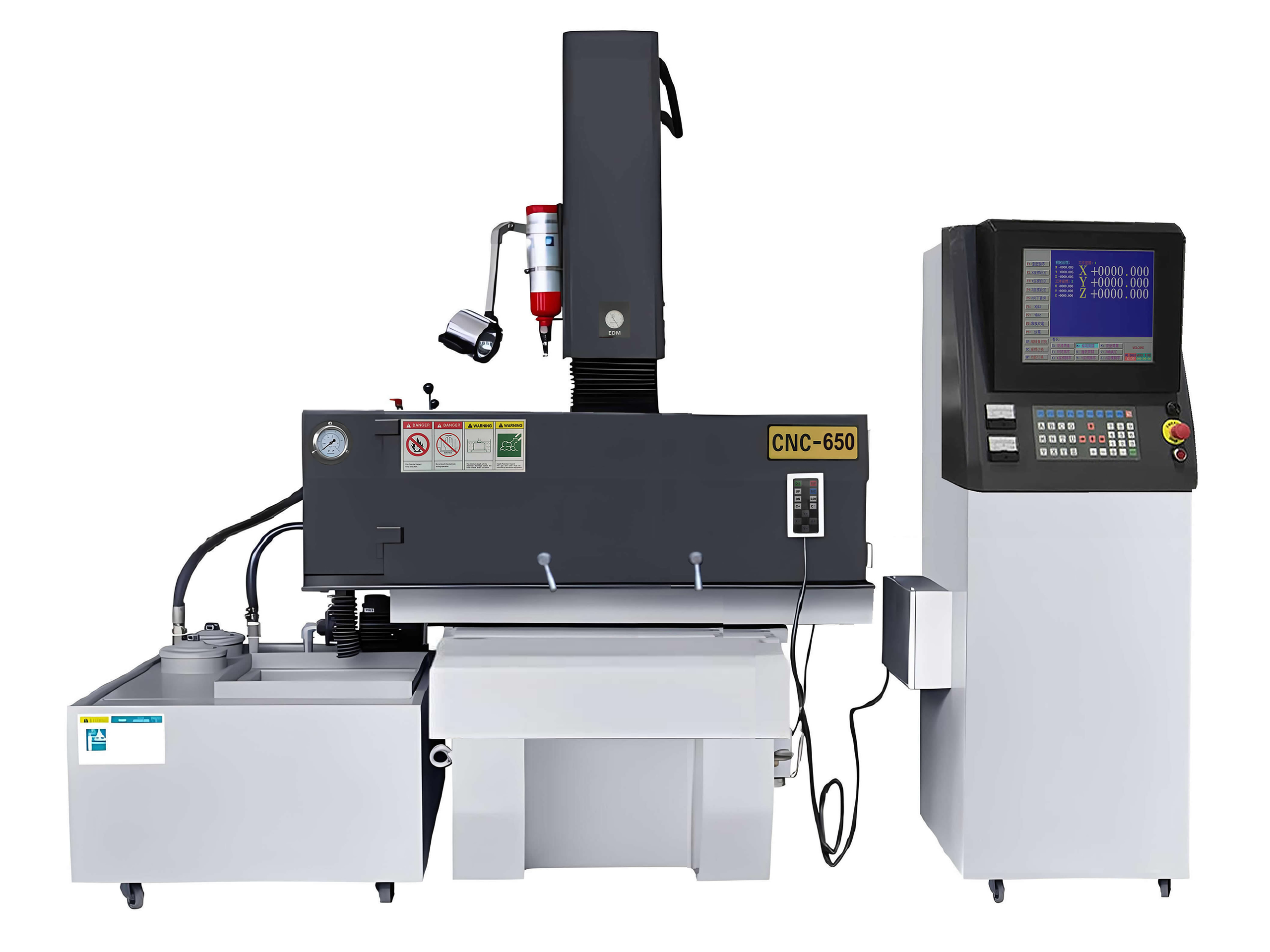

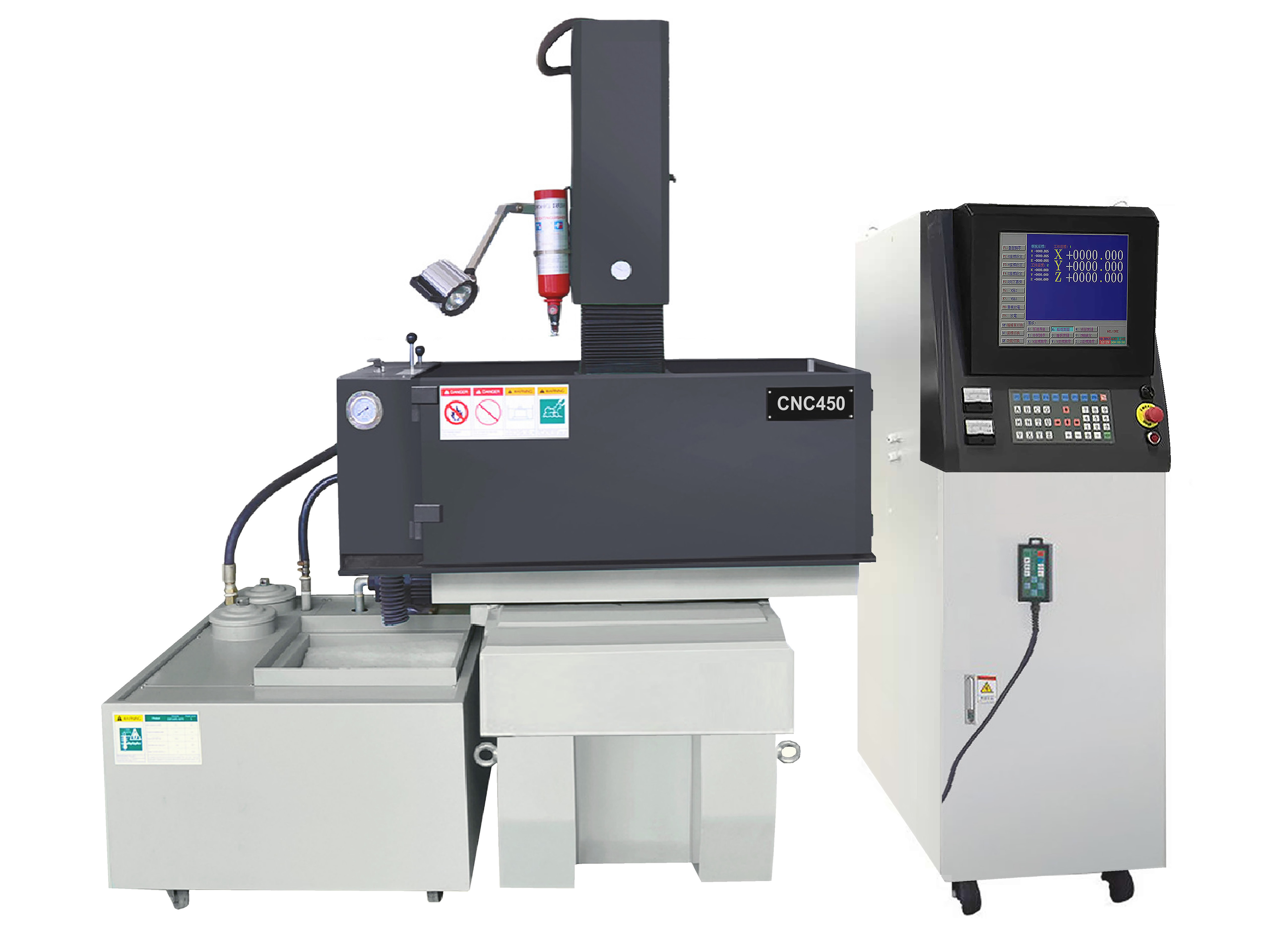

CNC火花機床結構特點

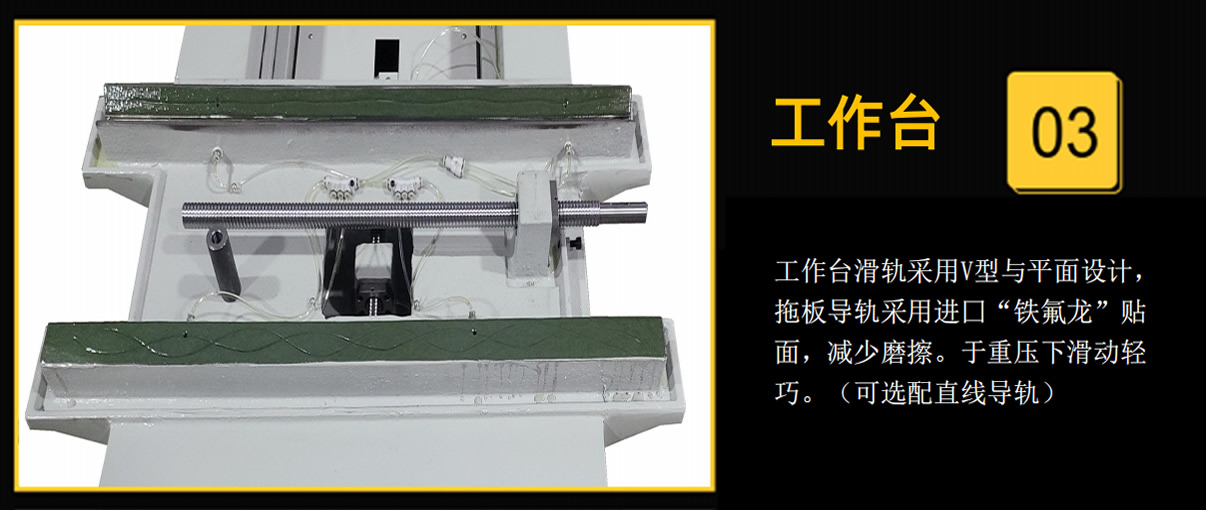

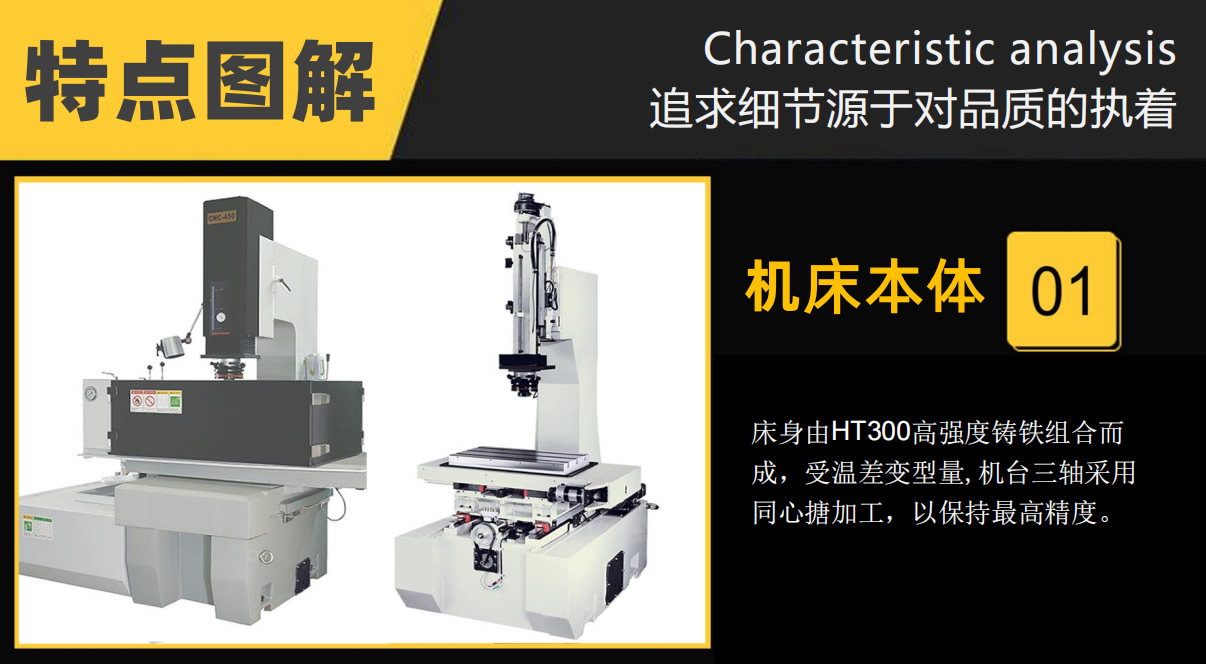

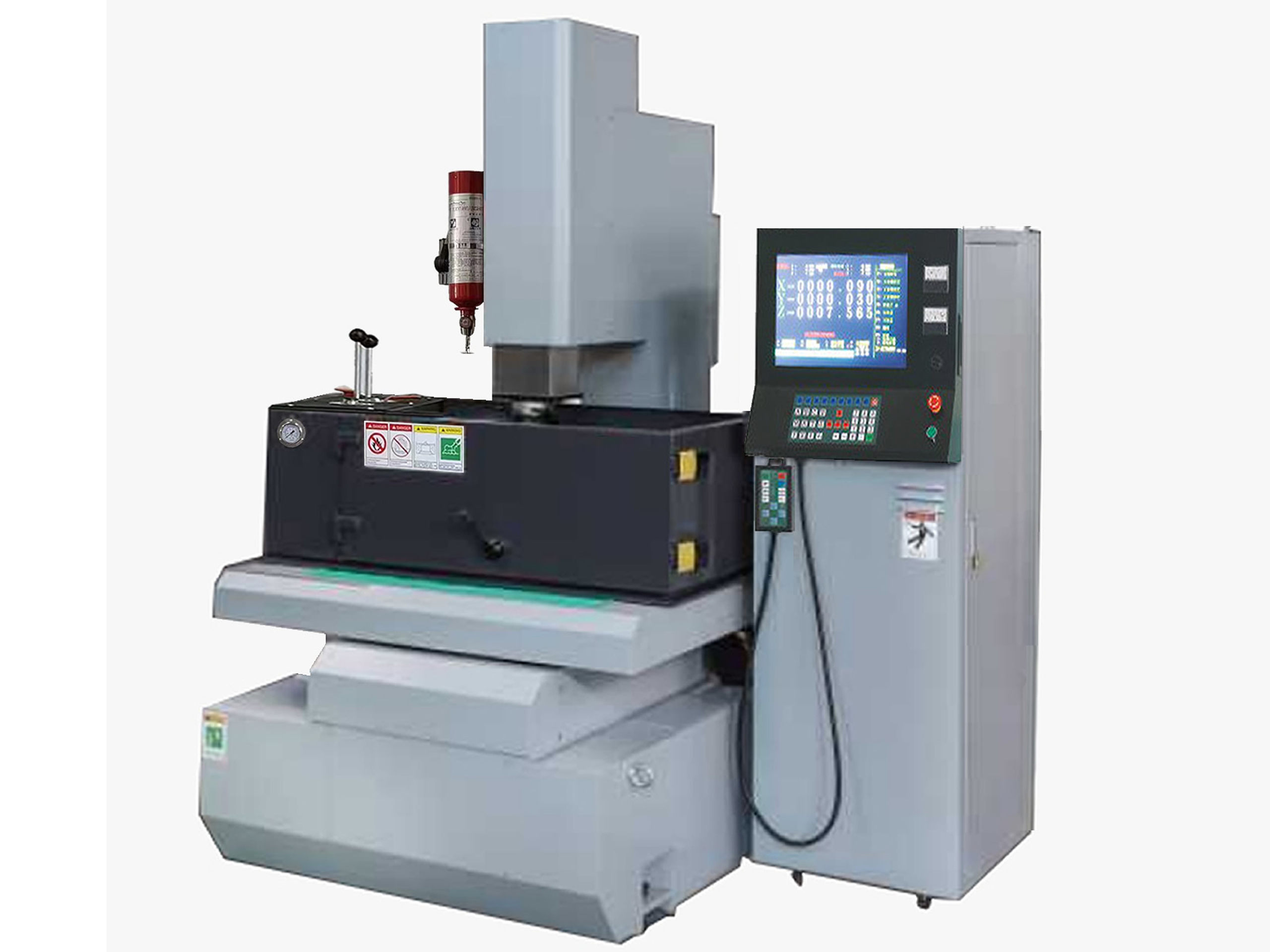

● 單立柱機床主機采用有限元技術分析，床身采用整體T型設計，低而寬的床身，工作臺移動范圍在床身鑄件之內，最大限度保證幾何精度和機床部件無變形?！笆帧惫ぷ髋_(tái)結構，減少XY軸移動的起伏誤差和偏轉誤差，實現數控軸全行程運動的穩定性。
● 單立柱主軸的高剛性設計，主軸配重盡量減少懸臂現象的發生，確保維持穩定的高精度、高響應，又利于主軸的高速平穩抬刀運動。
● 牛頭式火花機床采用固定工作臺的形式，放電加工是通過電腦控制移動電極來實現單軸或多軸聯動自動加工。相對移動被加工物的放電結構，不會因工作臺面荷重而影響加工精度，行程大，更適合大、中型模具的加工；

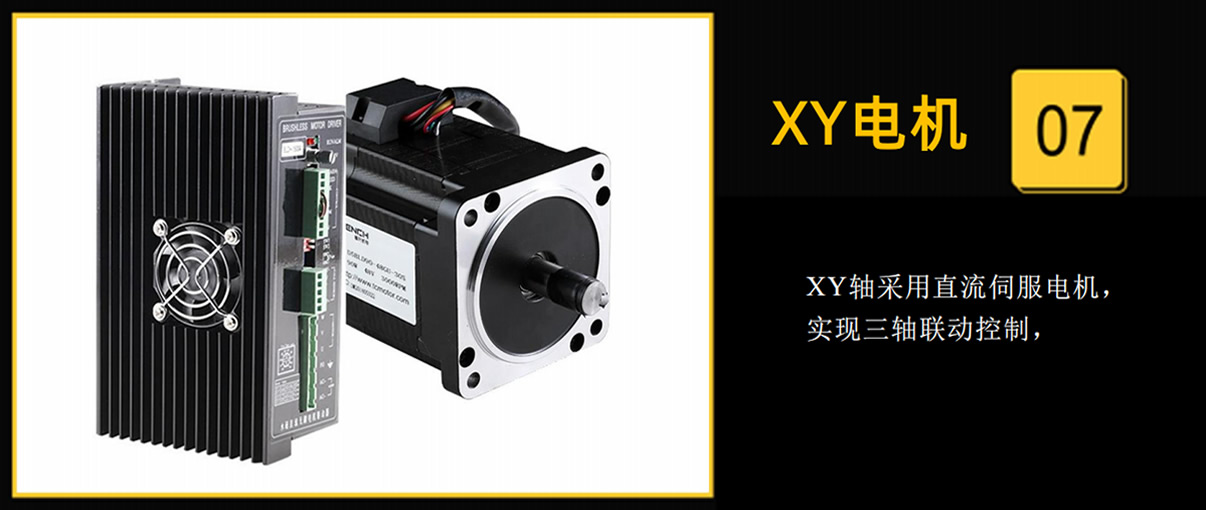

● 牛頭式火花機床X、Y軸移動采用滑枕式結構，高精密直線滾動導軌和滾珠絲桿傳動，加工軸摩擦系數小，剛性好，運動反應更為靈敏，可實現高速加工；

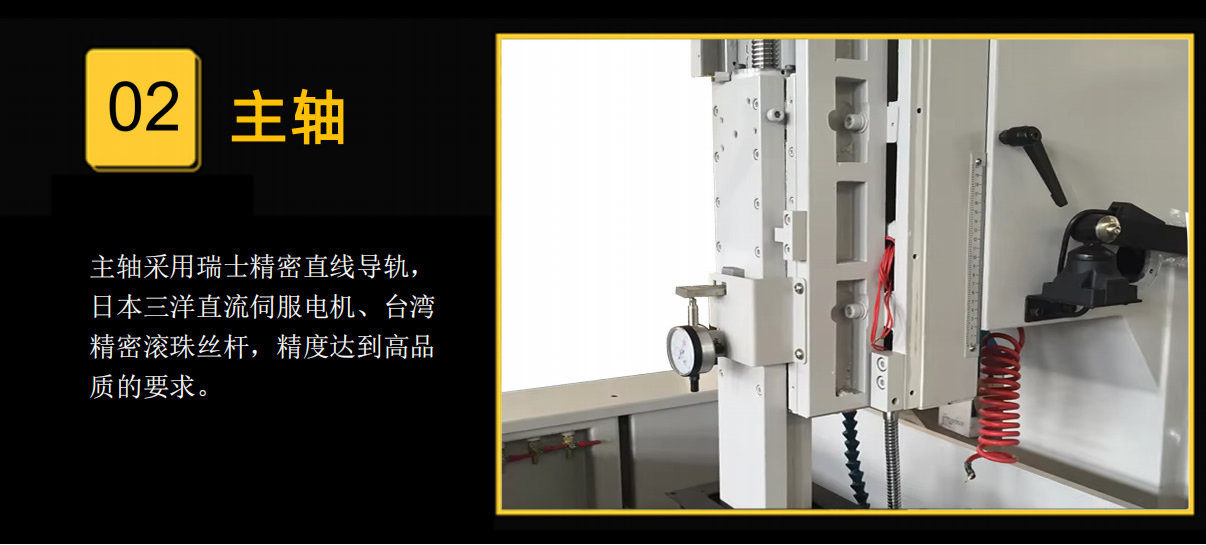

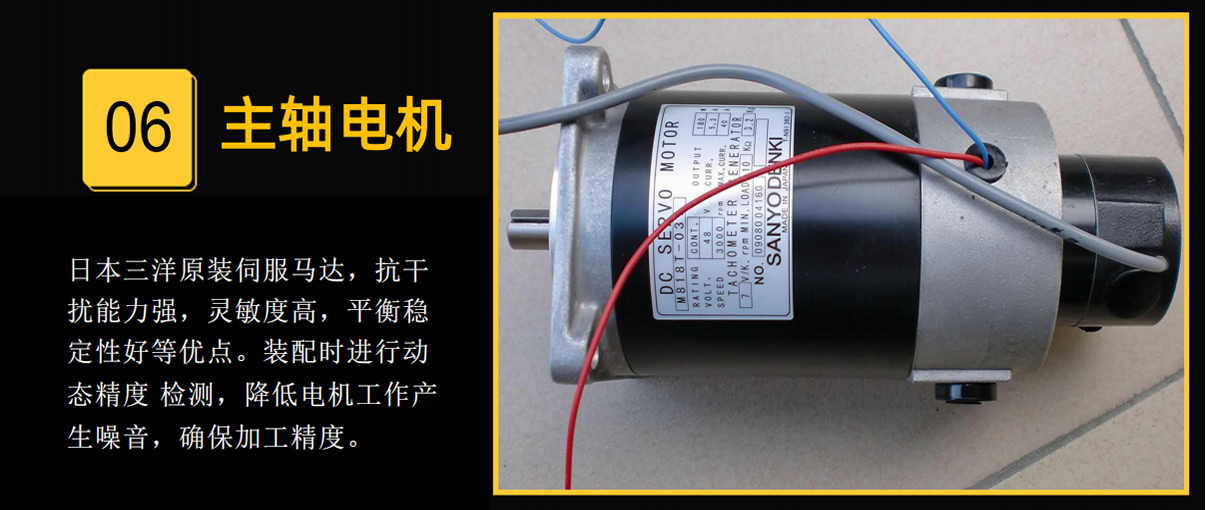

● 主軸有二條精密滾動導軌支承，滾珠絲桿驅動，直流伺服電機控制，具有高動態精度控制和免維護性能；
● 主軸桿為雙螺母預加載型，保證無反向間隙，驅動矩小，微量進給準確可靠，直流伺服系統配上相應的控制系統，實現自適應控制加工；
● 齒型皮帶采用無間隙同步帶，傳動比準確，位置精度高，平穩性好。整個主軸系統具備了高靈敏度，無爬行，主軸抗扭性好，直線精度高，承載能力大，剛度高的綜合優點；

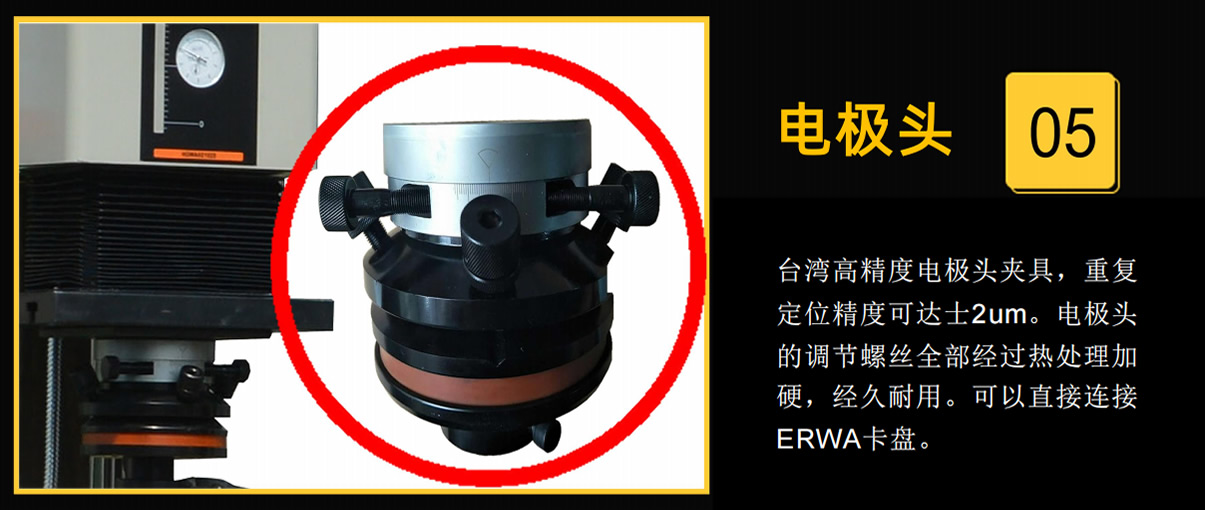

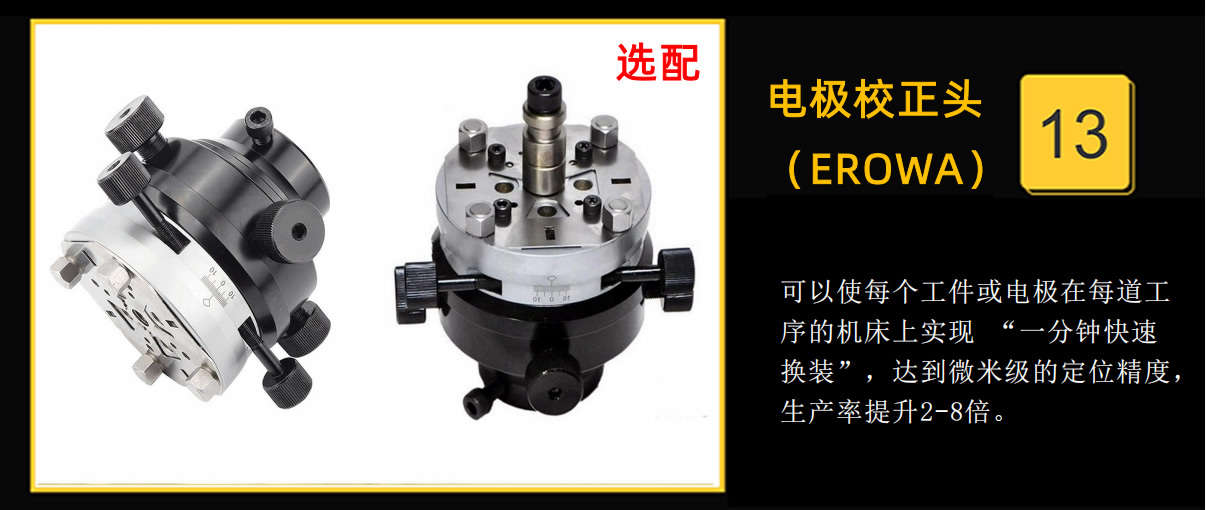

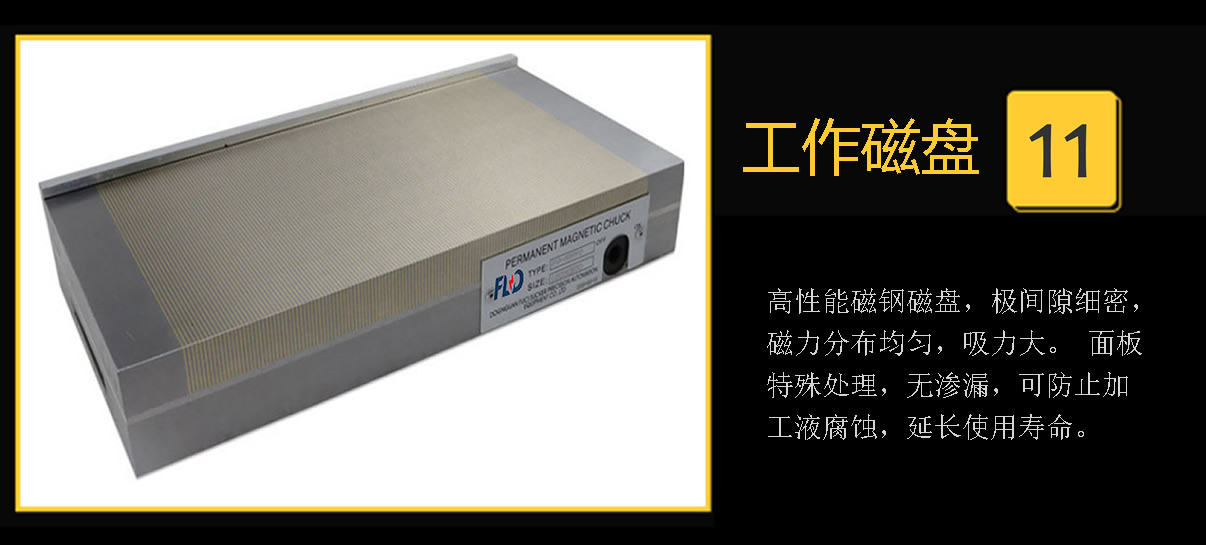

● 主軸下部裝有一個帶T型槽的電極連接板，電極連接板與主軸是絕緣的，它可以直接裝夾大型電極，也可以裝上各種工具以滿足小電極裝夾的需要；

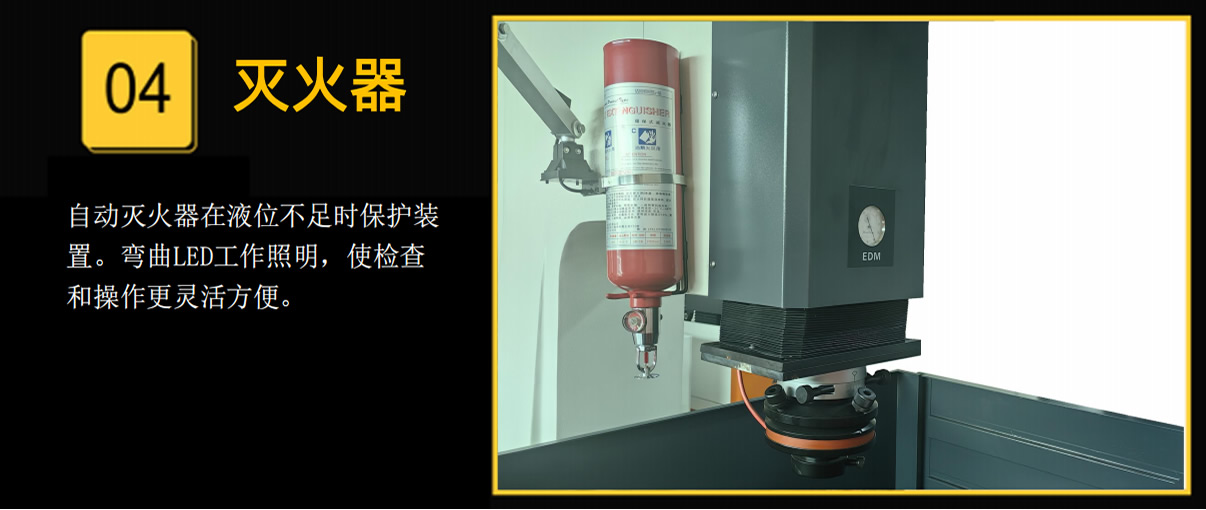

● 工作液槽采用向下拉的手控門設計，節省操作空間，集中潤滑系統設計，有利于機床的維護和保養；

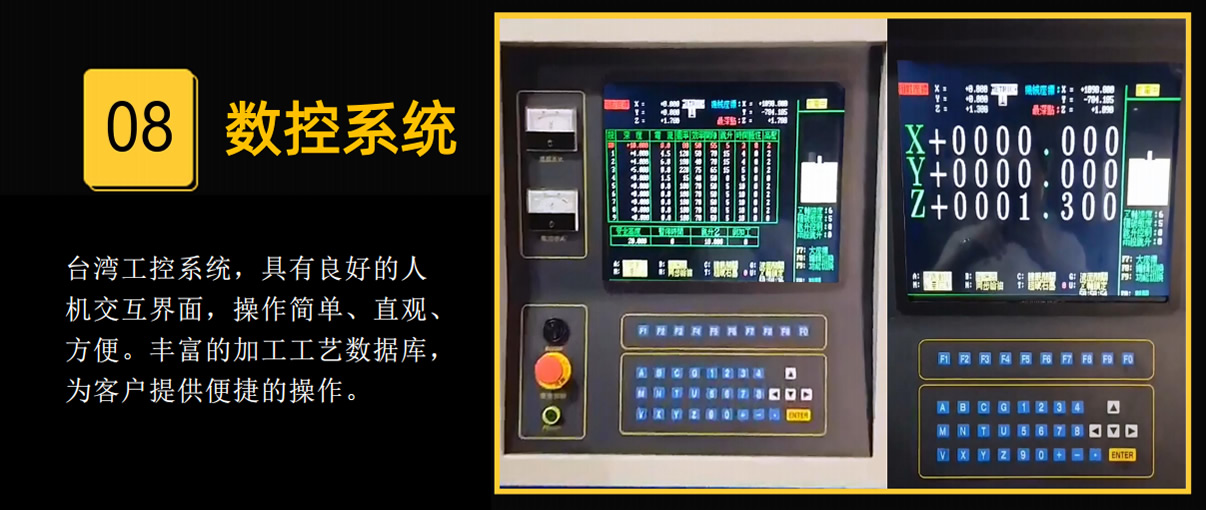

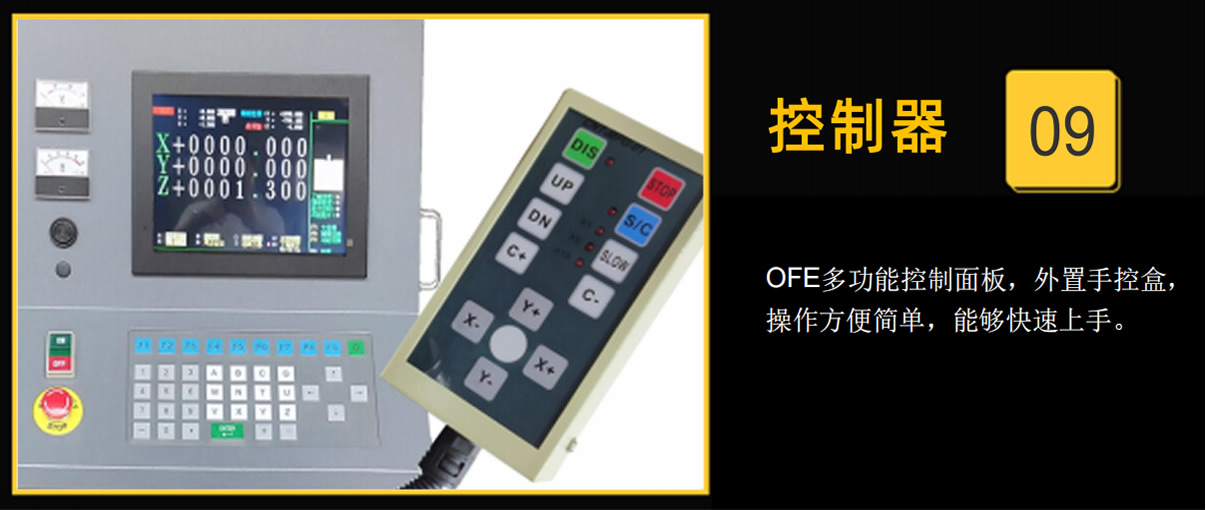

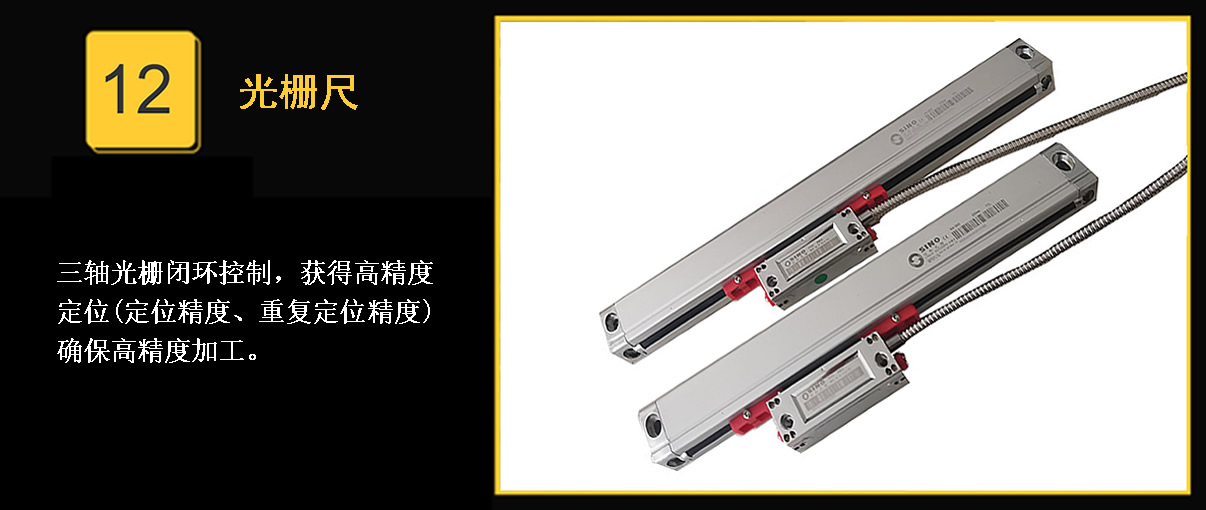

CNC系統主要功能
● 具10組自動細加工功能，能夠?qū)崿F(xiàn)X、Y、Z三軸自動靠模，具有點對點之自動移位功能。
● 提供5組搖動功能設定，同一模具可設定5種不同之搖動方式。
● 具有電極消耗自動補正能力，在多孔加工時，可預設電級損耗量。計算機將自動補償深度，使每孔深度一致。
● 具有自動靠模及中心點尋找功能， 提供更快速之校正功能。
● 機械原點自動歸零功能，加工中途停電時，計算機可自動找機械原點
● 放電條件自動調整， 于放電不穩定時， 計算機自行修改放電點率及上作時間，跳升高度待穩定后，放電條件自動恢復。
● 可做二軸六向側放，多孔加工、圓、方擴孔、45度清角加工，任意角度放射擴孔、平面擴孔、三軸螺旋加工。
● 自動防積碳偵測功能、遇積碳加工不穩定時，計算機自動調整各加工參數。
● 具有鏡面加工電路，能真正蝕出鏡面效果。
● 可做模擬加工、測試編程之正確性。

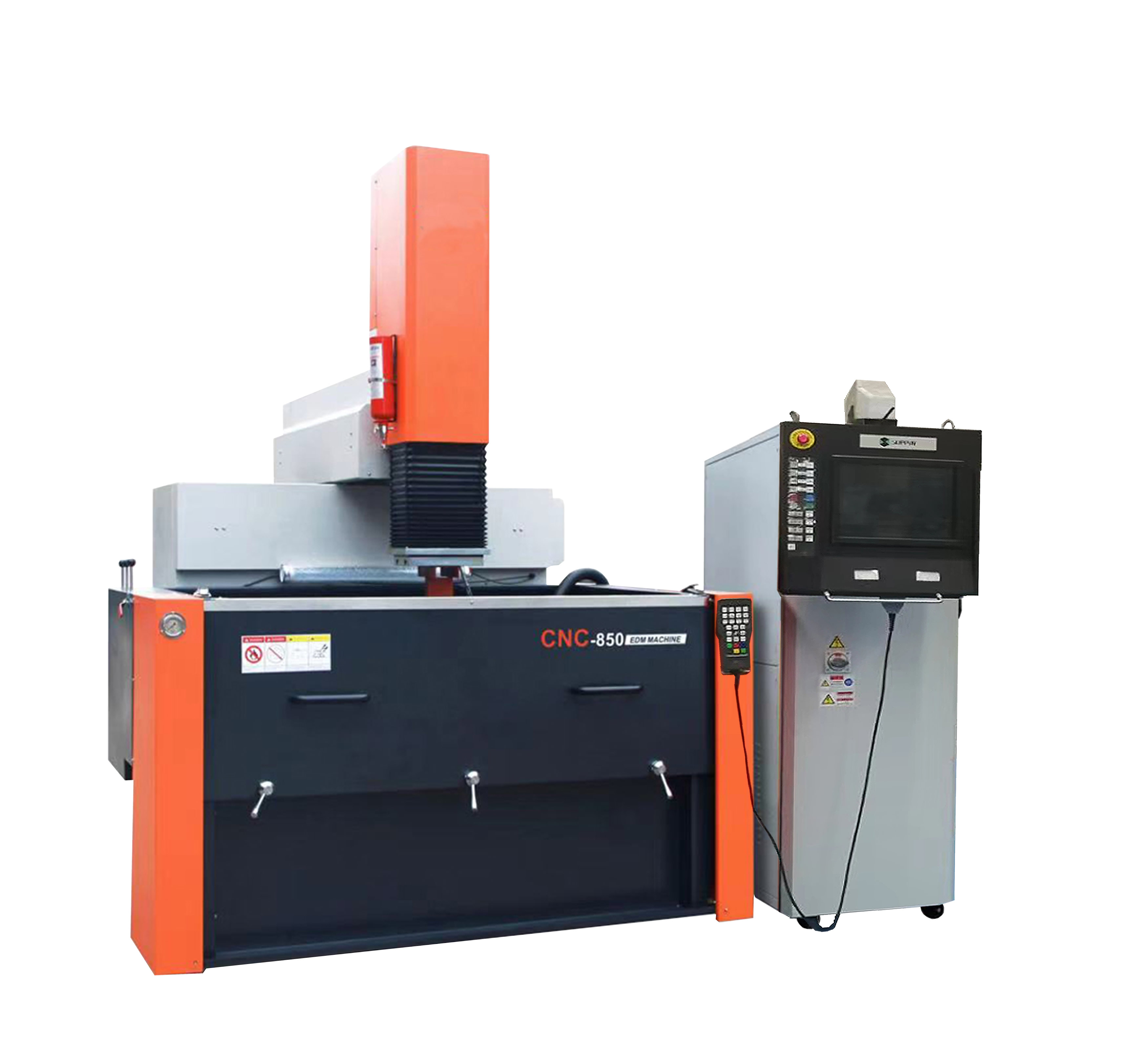

型號Mode 規格Mechanical l | CNC430 | CNC540 | CNC850 | CNC1060 | CNC1260 | CNC1470 |
工作槽(長*寬*高) Work tank(L*W*H) | 1130*730*450mm | 1370*720*450mm | 1650*1100*600mm | 2000*1300*700mm | 2000*1300*700mm | 2250*1300*650mm |
臺面規格 Table specifications | 700*400mm | 850*450mm | 1000*600mm | 1250*800mm | 1250*800mm | 1500*900mm |
工作行程Working stroke | 400*300*300mm | 500*400*300mm | 800*500*400mm | 1000*600*450mm | 1200*600*4500mm | 1400*700*500mm |
主軸高低點Spindle height | 320-620mm | 390-690mm | 500-900mm | 550-1000mm | 550-1000mm | 600-1150mm |
最大電極重量The maximum weight of the electrode | 120kgs | 150kgs | 200 kgs | 300 kgs | 300 kgs | 400 kgs |
最大工作物載重Maxium working load | 1500kgs | 1800kgs | 3000kgs | 3500 kgs | 3500 kgs | 5000 kgs |
機械總重Machine weight | 1800kgs | 2500kgs | 4500 kgs | 5500 kgs | 5500 kgs | 8000 kgs |
型號Mode 規格Mechanical l | CNC1680單雙 | CNC1880單雙 | CNC2110單雙 | CNC2510單雙 | CNC1680單雙 |
工作槽(長*寬*高) Work tank(L*W*H) | 2550*1500*560mm | 3000*1500*650mm | 3500*1800*650mm | 3800*1800*650mm | 4500*1800*650mm |
臺面規格 Table specifications | 1700*1000mm | 2000*1000mm | 2500*1200mm | 2700*1200mm | 3200*1200mm |
工作行程Working stroke | 1600*800*500mm | 1800*800*600mm | 2300*900*600mm | 2500*900*600mm | 3000*900*600mm |
主軸高低點Spindle height | 1100*800*500mm | 1200*800*600mm | 1450*900*600mm | 1750*900*600mm | 2400*900*600mm |
最大電極重量The maximum weight of the electrode | 400kgs | 400kgs | 450kgs | 450 kgs | 450 kgs |
最大工作物載重Maxium working load | 6000kgs | 6500kgs | 8000kgs | 10000kgs | 15000kgs |
機械總重Machine weight | 9000/12000kgs | 13000/15000kgs | 15000/17000kgs | 17500/19500kgs | 23000/25000kgs |

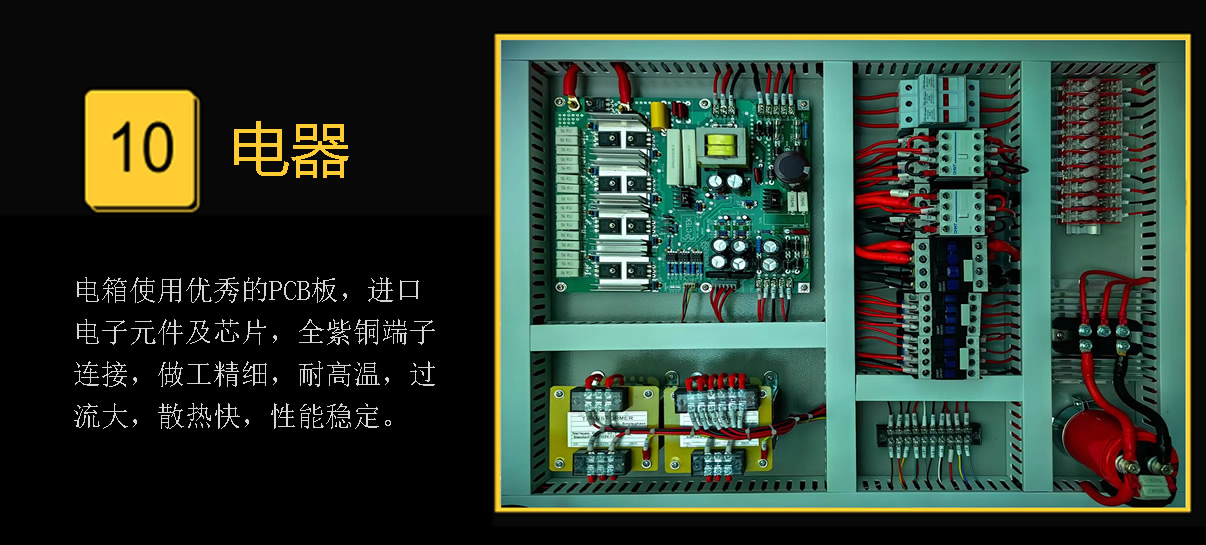

電源箱規格Power box specificationts
規格Specificatiton | ZNC電源箱規格 | Cnc電源箱規格 | |
控制方式、軸數Control mode,number ofaxles | 數值控制閉回路，單軸(Z軸) | 數值控制回路，三軸(XYZ軸) | |
X.Y.Z最小設定尺寸X.Y.Z Minimun set size | 0.005mm (0.001mm) | 0.005mm (0.001mm) | |
X.Y.Z最大設定尺寸X.Y.Z Maximun set size | 9999.995mm(9999.9999mm) | 9999.995mm(9999.9999mm) | |
坐標系統Coordinate system | 增值(INE) , 絕對(ABS) | 增值(INE) , 絕對(ABS) | |
熒屏顯示Screen display | 15“CRT,彩色 | 15“CRT,彩色 | |
控制系統Conteol system | 工業級電腦 | 工業級電腦 | |
(遙控器)移位速率(Remote Control) shift rate | 0.005mm(每單位)X1，X5，X10 | 0.005mm(每單位)X1，X5，X10 | |
程序檔案存儲Program files are stored | 60組 | 60組 | |
最大加工電流Max Current | A | 50 60 100 | 50 60 100 |
輸入電力Input power | KVA | 4.5 6 10 | 4.5 6 10 |
最大加工速度Max speed | mm/min | 360 560 700 | 360 560 700 |
電極消耗度Degree of electrode consumption |
% | <0.2 | <0.2 |
最佳表面精細度Best surface finen | mRa
| 0.18 | 0.15 |
外觀尺寸Dimensions | mm | 860*720*1950 | 860*720*1950 |
包裝尺寸Package Size | mm | 900*1000*2090 | 900*1000*2090 |
凈重Net weight | kgs | 210 | 215 |
加工設定組數Process set number of groups | 1 | 30 | |
加工設定段數processing of setting the number of segments | 10 | 10 | |
加工方式Processing methods | 向上加工，向下加工 | 四方、交叉、圓形、六角形、側方 | |
搖動方式Shake mode | 無 | XY(Z軸鎖定)，或XYZ三軸同動 | |
連續加工最多孔數Continuous processing up to the number of holes | 1個 | 100個(固定孔可重復作4000次加工) | |
